Cuves DOUBLE PAROI sur pieds ouverture totale - Chauffage VAPEUR
Description
CUVE INOX 304 ou 316 sur pieds avec ouverture totale
Avec double paroi latérale et /ou double fond de cuve pour chauffage et/ou refroidissement. Chauffage uniforme par circulation d’un fluide thermique : eau, huile… ou vapeur 0.3 bar Refroidissement rapide par circulation d’un fluide réfrigérant : eau glacée, eau glycolée… Répartition de la chaleur uniforme sur les parois grâce à la double enveloppe. Facilite le maintien à température constante. La double enveloppe permet une chauffe plus douce, une chaleur mieux répartie. Limite les risques que la matière « brûle » ou « colle » aux parois. En option l’isolation thermique des doubles parois limite les pertes calorifiques.
Double paroi inox latérale
Permet la circulation de fluide thermique froid ou chaud
INOX 304 alimentaire ou INOX 316
Pression maxi du fluide thermique : 3 bars avec entrée et sortie filetées GAZ BSP 1″
Pression vapeur maxi : 0.49 bar
Fond conique 11° avec vanne de vidage à sphère ou papillon (avec ou sans canalisation)
Double paroi latérale pour cuve avec diamètre minimum 650 mm et hauteur minimum 500 mm
Double paroi du fond de cuve uniquement pour les diamètres 650, 790, 1000, 1080 et 1190mm.
Options possibles pour les doubles parois inox : (en bleu/vert le options les + demandées)
Double paroi du fond de cuve (uniquement pour les diamètres 650, 790, 1000, 1080 et 1190mm et uniquement fond puisard, conique 11° et bombé.)
2 ème double paroi latérale si la hauteur de cuve le permet.
Générateur de vapeur 0.49 bars nous soumis à DESP
Isolation thermique latérale de chaque double paroi + habillage INOX 304
Kit de protection surpression et dépression double paroi (chauffage vapeur 0.49 bar)
Kit de protection surpression et dépression double paroi (chauffage autre que vapeur)
Kit de protection surpression et dépression double paroi (refroidissement)
Traitement d’eau pour générateur de vapeur
Kit de purge des condensats si chauffe vapeur 0.49 bar
Flexible inox pour raccordement fluide thermique
Options possibles cuve inox :
Réalisation de la cuve en INOX 316
Divers types de raccords rapides ou filetés : GAZ, DIN, SMS, CLAMP, MACON
Canalisation coudée en fond de cuve avant ou après la vanne
Base palettisable sous les pieds
Roulettes
Poignée de manutention INOX
Indicateurs de niveau verre gradué en inox
Raccord remplissage
Mélangeur manuel avec bras extensible à poser sur la cuve (Ø 650 maxi)
Demi couvercle INOX : 1 partie ouvrante avec charnières et poignée + 1 partie fixe
Couvercle à poser non étanche INOX 304
Couvercle flottant avec kit complet pour éviter la présence d’air entre le liquide et le couvercle
Piquages / raccords soudés
Thermomètre inox à aiguille ou digital
Robinet de prélèvement / dégustateur INOX
Porte latérale (ronde/ovale/rectangle) plusieurs dimensions
Bride soudée
Hublot verre visualisation liquide ou niveau
Filtre inox perforé intérieur cuve, au dessus de la vidange
Panier inox perforé central intérieur cuve
Modifications de dimensions et équipements spéciaux suivant vos besoins.
Technique

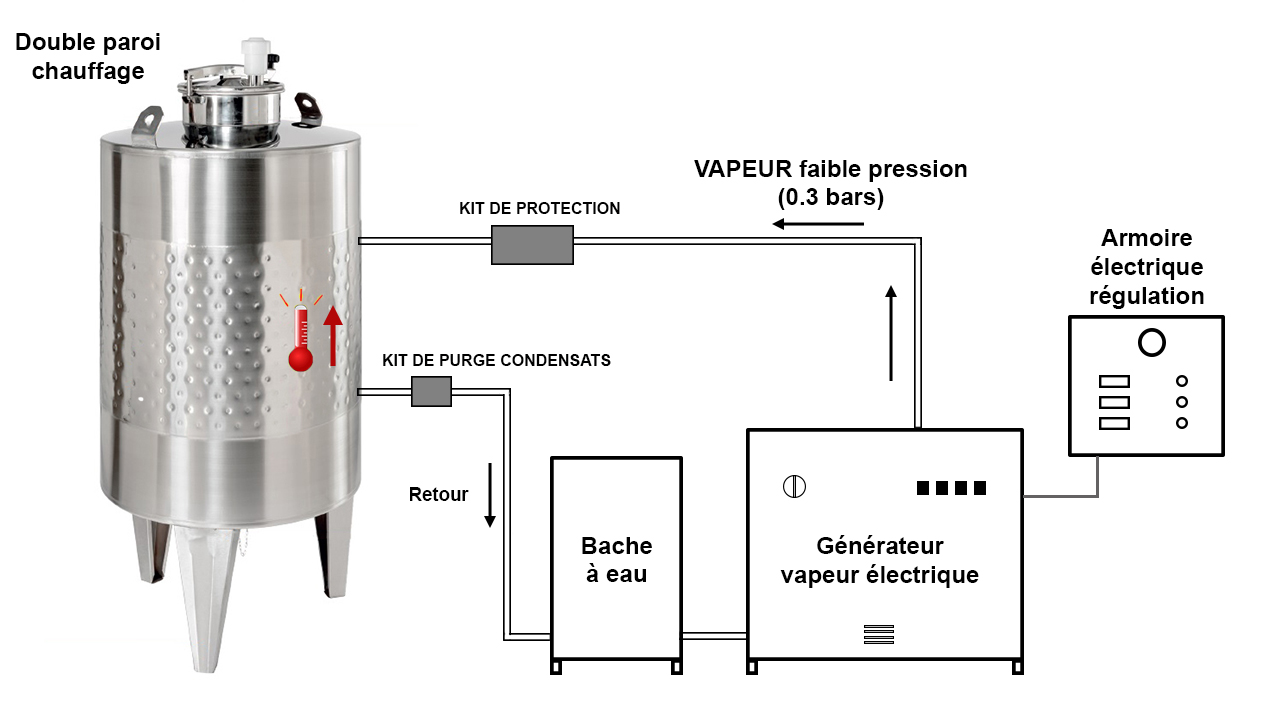

Schéma cuve avec 1 x double paroi latérale INOX 304 pour chauffage avec générateur vapeur électrique
Exemple de calcul de chauffe ave générateur vapeur 0.5 bar non soumis à DESP :
Cuve double paroi inox : Capacité totale 500 litres – 400 litres d’eau à chauffer de 10°C à 90°C :
1 seule double paroi hauteur 250 mm – cas échange thermique moyen – temps de chauffe moyen 35 minutes avec puissance de 64 Kw
2 x double paroi hauteur 250 mm – cas échange thermique moyen – temps de chauffe moyen 17 minutes avec puissance de 129 Kw Si vous diminuez par 2 la puissance, le temps de chauffe est multiplié par 2.
Hauteur des doubles parois (mm)
Pour cuve de diamètre (mm)
250 mm
650, 790, 1000 mm
500 mm
650, 790, 1000,1200 mm
750 mm
650, 790, 1000,1200 mm
900 mm
650, 790, 1000,1200 mm

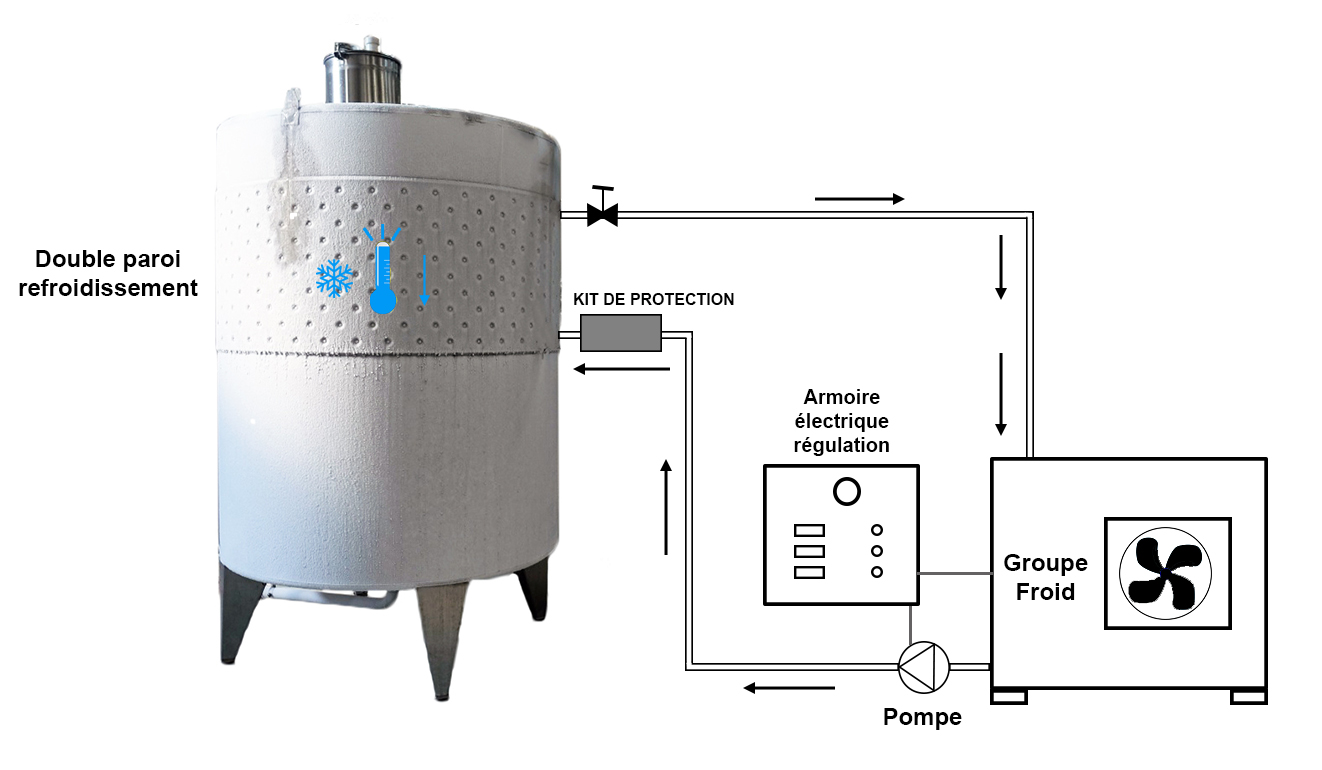

Schéma cuve avec 1 x double paroi latérale INOX 304 pour refroidissement avec groupe froid

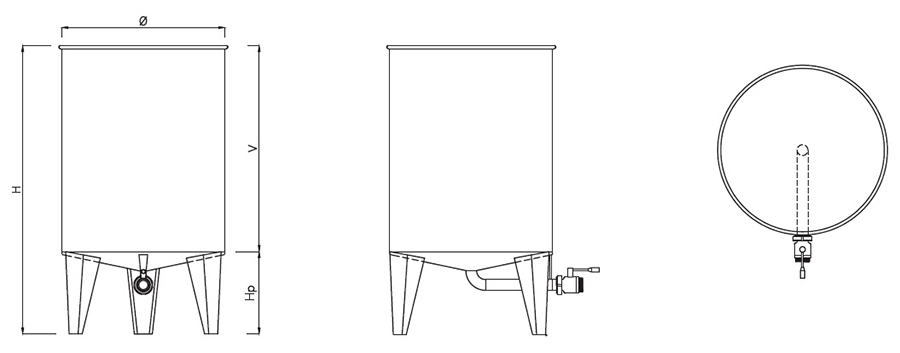

Schéma technique des dimensions – Cuve Inox ICILC
Modèle
Capacité en Litres
Ø Réservoir
H mm
V mm
Poids kg
ICILC D 150
171
650
830
500
ND
ICILC D 220B
221
650
980
650
ND
ICILC D 300B
328
790
1050
650
ND
ICILC D 300A
337
650
1330
1000
ND
ICILC D 400A
437
650
1630
1300
ND
ICILC D 500
500
790
1400
1000
ND
ICILC D 600
647
790
1700
1300
ND
ICILC D 800
807
1000
1400
1000
ND
ICILC D 1000
1043
1000
1700
1300
ND
ICILC D 1100
1150
1200
1400
1000
ND
ICILC D 1700
1706
1200
1900
1500
ND
ICILC D 2200
2262
1200
2400
2000
ND
Photos

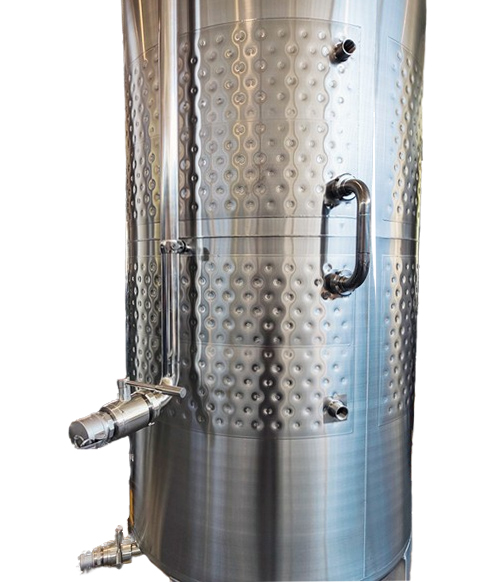

Cuve ICILC avec double paroi inox soudée pour chauffage ou refroidissement par fluide thermique

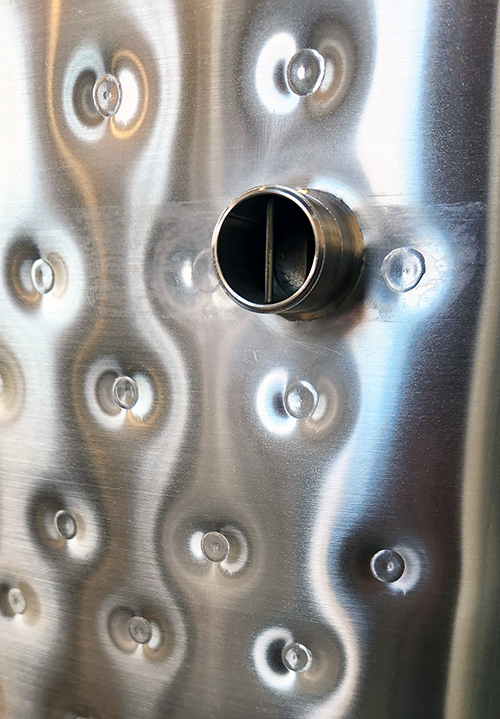

Entrée et sortie filetées GAZ BSP pour alimenter double paroi inox

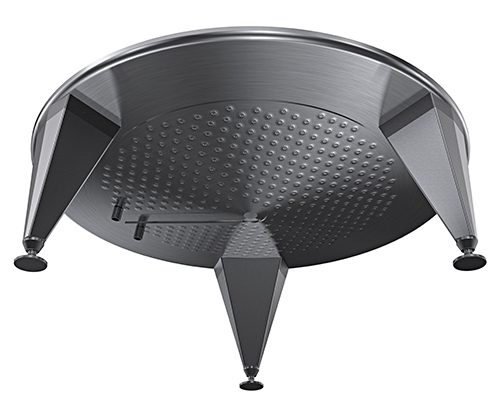

Fond conique avec double paroi inox pour chauffage ou refroidissement

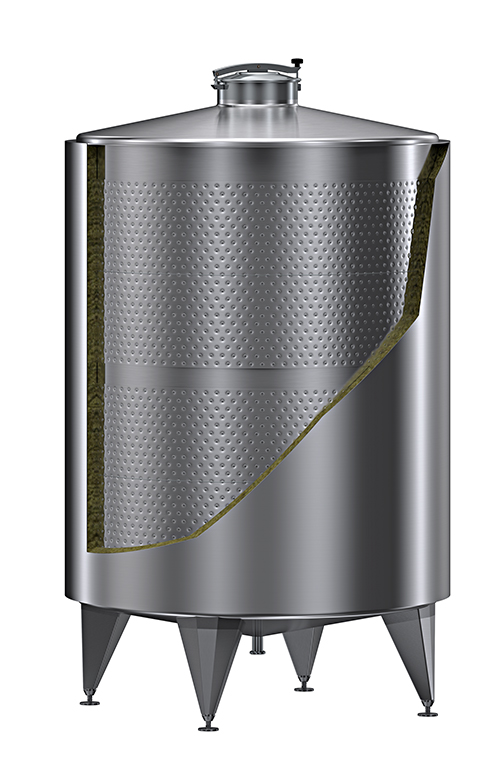

Cuve avec double paroi inox + isolation thermique de la paroi latérale

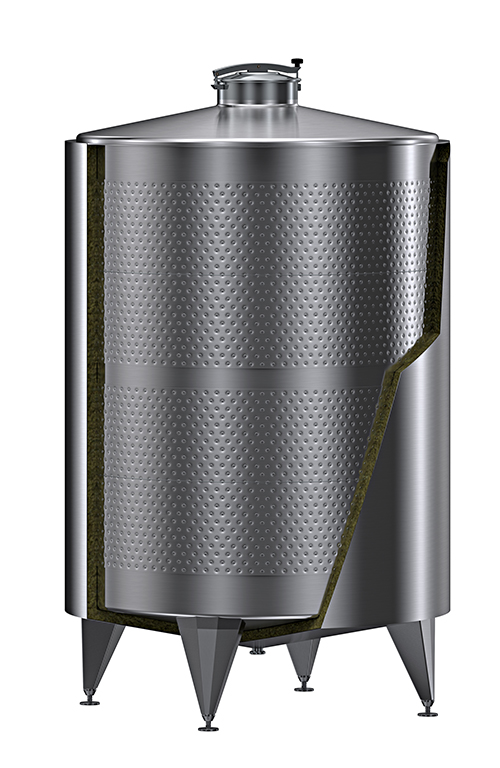

Cuve avec double paroi inox + isolation thermique de la paroi latérale et du fond de cuve

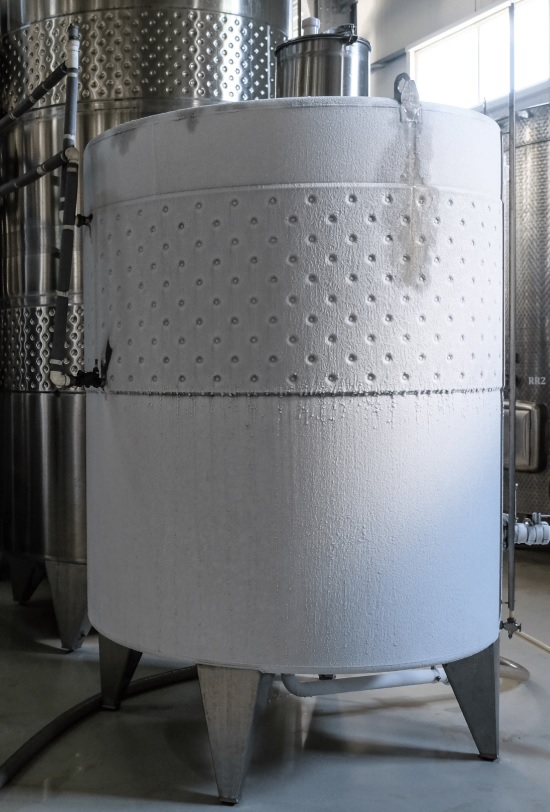

Refroidissement cuve avec 1 double paroi
"Cuve ICILC avec double paroi inox soudée pour chauffage ou refroidissement par fluide thermique"
"Cuve ICILC avec double paroi inox soudée pour chauffage ou refroidissement par fluide thermique"
"Entrée et sortie filetées GAZ BSP pour alimenter double paroi inox"
"Fond conique avec double paroi inox pour chauffage ou refroidissement
"
"Cuve avec double paroi inox + isolation thermique de la paroi latérale
"
"Cuve avec double paroi inox + isolation thermique de la paroi latérale et du fond de cuve"
